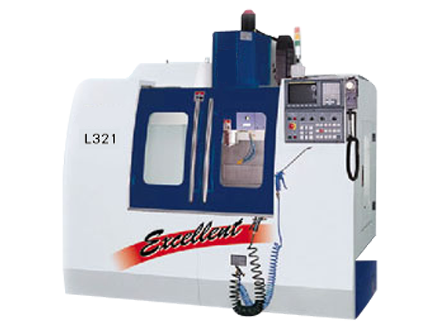

Фрезерный прецизионный вертикальный обрабатывающий центр IMID L321
|
| Технические характеристики станка IMID L321 |
|---|
| Размер стола, мм | 900х456 |
| Перемещение по осям X/Y/Z (мм) | 800/510/610 |
| Т-образный паз, мм | 18 |
| Допустимая нагрузка на стол (кг) | 500 |
| Расстояние от поверхности стола до шпинделя, мм | 140~750 |
| Расстояние от шпинделя до колонны, мм | 569 |
| Максимальная частота вращения шпинделя, об/мин | 8000
(10 000 опция) |
| Мощность шпинделя, кВт | 8 |
| Конус шпинделя | BT40 или CAT40 |
| Диаметр подшипника, мм | 32 |
Скорость перемещения по осям X/Y/Z,
м/мин | 30 |
| Мощность насоса системы охлаждения, кВт | 1.5 |
| Тип инструментального магазина | ARMLESS |
| Максимальное количество инструмента в инструментальном магазине | 16 |
| Максимальный диаметр инструмента в инструментальном магазине, мм | 90 |
| Максимальный вес инструмента в инструментальном магазине, кг | 7 |
| Точность позиционирования, мм | 0.003 |
| Повторяемость, мм | 0.0015 |
| Вес станка, кг | 4650 |
| Габариты станка Д/Ш/В, мм | 2612/2145/2500 |
|
| Стандартная комплектация |
|---|
| Система автоматической смазки |
| Автоматическая смазка направляющих и подшипников |
| Охлаждение шпинделя |
| Сигнальная лампа |
| Инструментальный магазин |
| Телескопическая защита направляющих |
| Система охлаждения |
| Противоударная защита |
| Инструкция оператора |
| RS-232 интерфейс |
| Набор инструментов для обслуживания станка |
| Пистолет для смыва COЖ и для воздуха |
|
| Дополнительные комплектующие |
|---|
| Тип ARM для инструментального магазина |
| Кондиционер электрошкафа |
| Устройство автоматической привязки инструмента |
| Поворотный стол |
| Высоковольтный трансформатор |
| Конвейер цепного типа |
| Конвейер ленточного типа |
| Система охлаждения масляным туманом |
| Вытяжка масляного тумана |
| Линейные энкодеры для осей X, Y, Z |
| Шпиндель на 10000 об/мин |
|
